UrbiCAD Planes de Emergencia de Protección Civil

Con los diferentes programas incluidos podrá:

  • Desarrollar los Planes de Emergencia de Protección Civil (Planes de Emergencia Municipales y/o Planes de Emergencia Territoriales): Permite desarrollar y documentar los diferentes apartados de los Planes de Emergencia de Protección Civil, en los términos y con los requerimientos establecidos por la normativa.
  • Gestionar las Emergencias y situaciones de crisis: Se incluyen herramientas que permiten en situaciones de Emergencia dar una respuesta rápida y protocolizada, además de comunicar de modo automatizado por SMS dichas situaciones.
  • Desarrollar la Base de datos del inventario de Recursos y Medios: Permite desarrollar, gestionar y administrar el inventario de Recursos y medios. Igualmente permite realizar un mantenimiento automatizado del inventario.
  • Gestionar y Administrar los Planes de Emergencia de Protección Civil: Como organismo administrador de Protección Civil, es posible que quiera Administrar los Planes de Emergencia de diferentes Ayuntamientos. Desde esta aplicación es posible realizarlo, además de disponer de información acerca del estado o situación de los mismos.
  • Desarrollar los planos: Con las herramientas de CAD, podrá desarrollar los planos, automatizando procesos de diseño, emplazamiento, señalización, sectorización, puntos de encuentro, evacuación, marcación de itinerarios, instalaciones de protección y simbología (UNE 23-032-83), ubicación de medios, accesibilidad viaria, acotado de zonas de acción, establecer criterios R, E, I (capacidad portante, integridad y aislamiento térmico) de elementos y estructuras, etc.

UrbiCAD Planes de Emergencia de Protección Civil

Aplicación totalmente adaptada a la normativa vigente de Protección Civil.

  • Ley 2/1985, de 21 de enero, sobre protección civil.
  • Real Decreto 1378/1985, sobre medidas provisionales para la actuación en situaciones de emergencia en los casos de grave riesgo, catástrofe o calamidad pública.
  • Real Decreto 407/1992, de 24 de abril, por el que se aprueba la Norma Básica de Protección Civil.
  • Resolución de 31 de enero de 1995, de la Secretaría de Estado de Interior (Directriz Básica de Planificación de protección civil ante el Riesgo de Inundaciones).
  • Resolución de 5 de mayo de 1995, de la Secretaría de Estado de Interior (Directriz Básica de Planificación de protección civil ante el Riesgo Sísmico).
  • Resolución de 17 de septiembre de 2004, de la Subsecretaría de Estado de Interior (modifica la Directriz Básica de Planificación de protección civil ante el Riesgo Sísmico).
  • Resolución de 21 de febrero de 1996, de la Secretaría de Estado de Interior (Directriz Básica de Planificación de Protección Civil ante el Riesgo Volcánico).
  • Orden de 2 de abril de 1993 (Directriz Básica de Planificación de Protección Civil de Emergencia por Incendios Forestales).
  • Real Decreto 387/1996 (Directriz Básica de Planificación de Protección Civil ante el Riesgo de Accidentes en los Transportes de Mercancías Peligrosas por Carretera y Ferrocarril).
  • Real Decreto 1196/2003 (Directriz Básica de protección civil para el control y planificación ante el riesgo de accidentes graves en los que intervienen sustancias peligrosas).
  • Real Decreto 1546/2004, de 25 de junio, por el que se aprueba el Plan Básico de Emergencia Nuclear.
  • Real Decreto 1254/1999 por el que se aprueban medidas de control de riesgos inherentes a los accidentes en los que intervengan substancias peligrosas.
  • Real Decreto 393/2007, de 23 de marzo, por el que se aprueba la Norma Básica de Autoprotección de los centros, establecimientos y dependencias dedicados a actividades que puedan dar origen a situaciones de emergencia.
  • Igualmente está adaptado al Programa Internacional ARCE de Cooperación Iberoamericana en materia de Protección Civil

Planes de Emergencia de Protección Civil

La Normativa de Protección Civil faculta a los Ayuntamientos a confeccionar y aprobar sus respectivos Planes de Actuación Municipal.

Para ello, esta aplicación de software facilita el desarrollo de los mismos, siguiendo una secuencia de trabajo intuitiva:

  • Definir el Municipio.
  • Establecer los objetivos y marco de planificación.
  • Establecer los criterios para gestionar la protección civil en los ámbitos de Prevención y Respuesta.
  • Definir la estructura operativa y de gestión en Protección Civil dentro de la Municipalidad.
  • Definir los roles y funciones especificas de cada rol.
  • Estudiar y recabar información territorial (rasgos geográficos, geológicos, climáticos, hidrológicos, aspectos relevantes, pautas poblacionales, etc...)
  • Establecer para el análisis de los riesgos la metodología, a emplear, estableciendo índices de riesgo y desarrollando las fases y etapas del Ciclo del manejo del riesgo.
  • Catalogar y clasificar los riesgos del Municipio: (Naturales, Antrópicos, Tecnológicos).
  • Gestionar actuaciones de protección civil: Procedimiento de alerta y movilización.
  • Establecer y definir los procedimientos normalizados para emergencias.
  • Catalogar los medios y recursos del municipio: Criterios y elaboración del catálogo de recursos y medios.
  • Implantación y mantenimiento del Plan.
  • Activación del Plan de Emergencia de Protección Civil.
  • Influencia de la emergencia sobre la población.
  • Información al público
  • Evaluación y revisión del Plan de Emergencia de protección Civil.
  • Directorio telefónico de medios y recursos para situaciones de crisis.

Desarrollo del Plan de Emergencia de Protección Civil

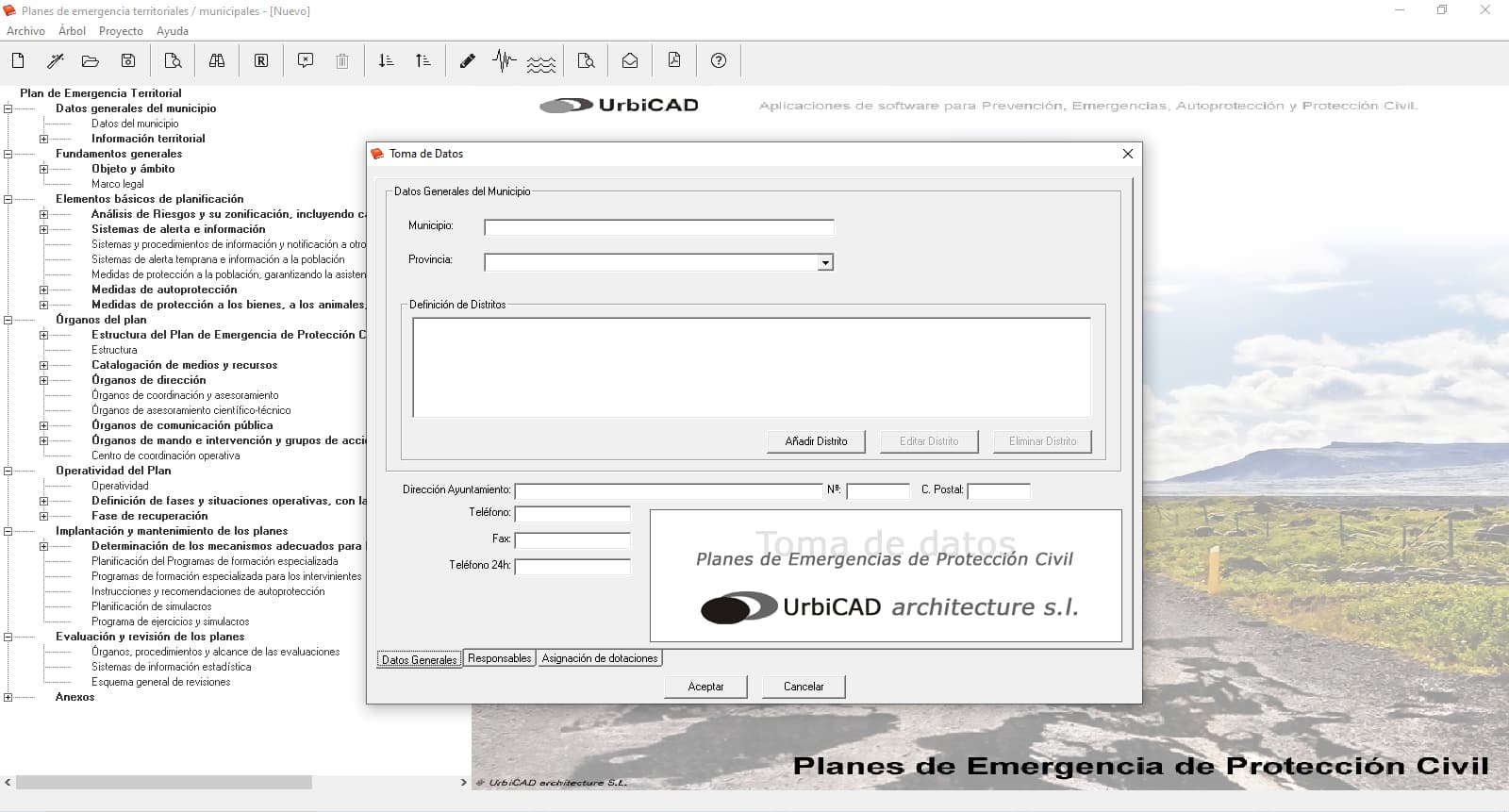

1º- El desarrollo del documento comienza con la introducción de los Datos generales del Municipio y establecimiento de los Objetivos y del marco de planificación del Plan a desarrollar.

2º- Una vez tenemos claramente definido el Objetivo y marco de planificación, nos encontramos en condiciones de proceder a estudiar y recopilar Información territorial, para recabar información del Municipio.

3º- Seguiremos con un Análisis de Riesgos, identificando, clasificando y determinando el índice de los riesgos, tanto los de origen natural, como los antrópicos y tecnológicos.

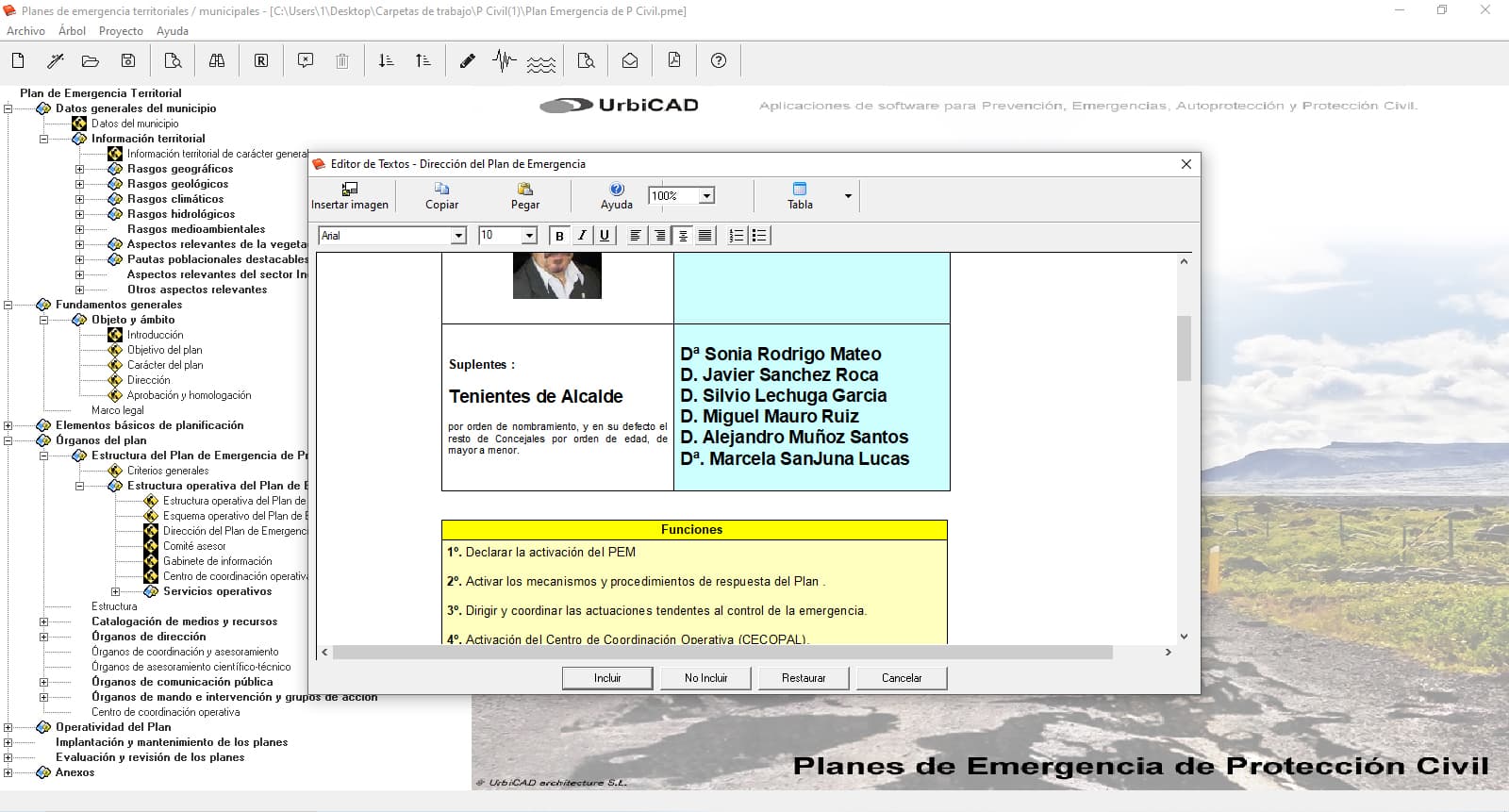

4º- Continuaremos estableciendo la Estructura del Plan de Emergencia de Protección Civil.

5º- A continuación se definen los criterios para la Operatividad del Plan. Es decir continuaremos estableciendo, estudiando y definiendo, la Operatividad, Niveles de Emergencia, Fases, Activación del Plan, Procedimiento de alerta y movilización, Procedimientos y Planificación de actuaciones y Zonificación...

6º- Se definirá igualmente la estructura del Centro de Coordinación Operativa Municipal.

7º- Seguiremos estableciendo las Medidas de actuación, tanto las actuaciones encaminadas a protección de la población, como a protección de los bienes.

8º- Definiremos igualmente los criterios para realizar los Avisos e información a la población, en el sentido preventivo, de emergencia y de post-emergencia. De esta manera estarán todas nuestras actuaciones planificadas de antemano.

9º- Se establecen los criterios para realizar la Catalogación de medios y recursos, todo ello conforme al Programa de Cooperación Iberoamericano ARCE en materia de Protección Civil.

10º- Para finalizar el desarrollo del Plan de Emergencia de Protección Civil, se definirá los criterios para la Implantación y mantenimiento del Plan, así como la programación y planificación de revisiones del mismo.

11º- Por último y para finalizar, se establecen unos anexos al Plan de Emergencia de protección Civil, de manera que permite incluir documentación, tal como información territorial asociada, las bases de datos de recursos y medios, el directorio telefónico, la cartografía y planos del Municipio, etc.




Descargar video Conferencia Internacional

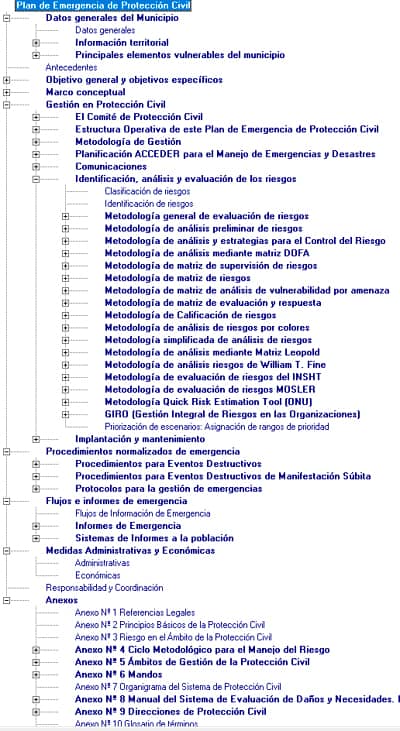

Árbol de exploración

Cuando se ha procedido al estudio del Municipio, sus rasgos geográficos y geológicos, comportamientos poblacionales, sector industrial, etc.., estamos en condiciones de comenzar a realizar un Análisis de Riesgos, identificando, clasificando y determinando el índice de los riesgos, tanto los de origen natural, como los antrópicos y tecnológicos.

  • Riesgos de la naturaleza: Inundaciones, Nevadas, Granizo, Vientos, Tormentas, Desbordamientos de cauces, Actividades de Montaña, Caza, Incendios forestales, etc.
  • Riesgos de actividades industriales: Gasolineras, Polígonos industriales, Gaseoductos, Oleoductos, Instalaciones, etc.
  • Riesgos en locales y espectáculos públicos: Albergues, Hoteles, Residencias, Instalaciones deportivas, Piscinas Comunales, Centros Escolares y de enseñanza, etc.
  • Riesgos viales: Pasos a nivel, Travesías urbanas, Cruces, Mercancías peligrosas, etc.
  • Riesgos en concentraciones humanas: Espectáculos, Conciertos, Fiestas locales, Verbenas, Romerías, Manifestaciones religiosas, Fuegos pirotécnicos, etc.

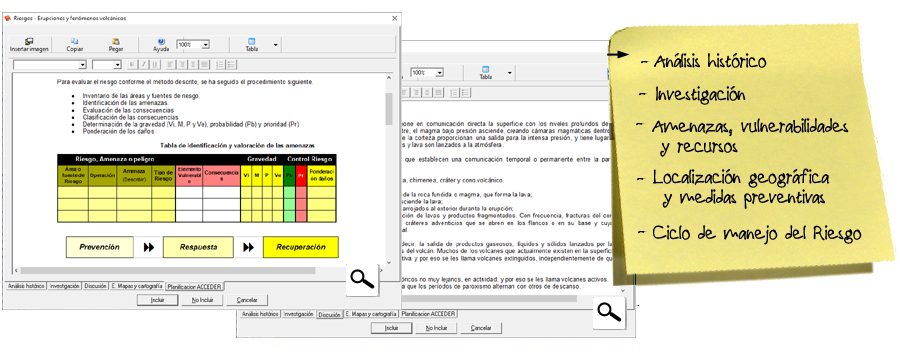

Para cada riesgo se hace un estudio pormenorizado en el que se detalla tal como se observa en la imágen, la aplicación de una metodología base para el análisis de la realidad, que además considera una permanente retroalimentación:

  1. Análisis Histórico
  2. Investigación Empírica (Técnica, Científica, Económica, en terreno, etc.)
  3. Estudio y detección de las amenazas, vulnerabilidades y recursos.
  4. Localización geográfica de los riesgos y elaboración de Mapas y Cartografías, (identificando Riesgos y Recursos para Prevención y Respuesta)
  5. Definición del Ciclo para el manejo del riesgo correspondiente

Todo ello, para posteriormente poder desarrollar la perfecta Planificación Integral en Protección Civil.

La navegación por las 5 carpetas de cada uno de los riesgos contemplados, permiten la redacción y establecimiento de medidas para la formalización del Plan de Emergencia de Protección Civil, de un modo fácil e intuitivo.

Ampliar Riesgos

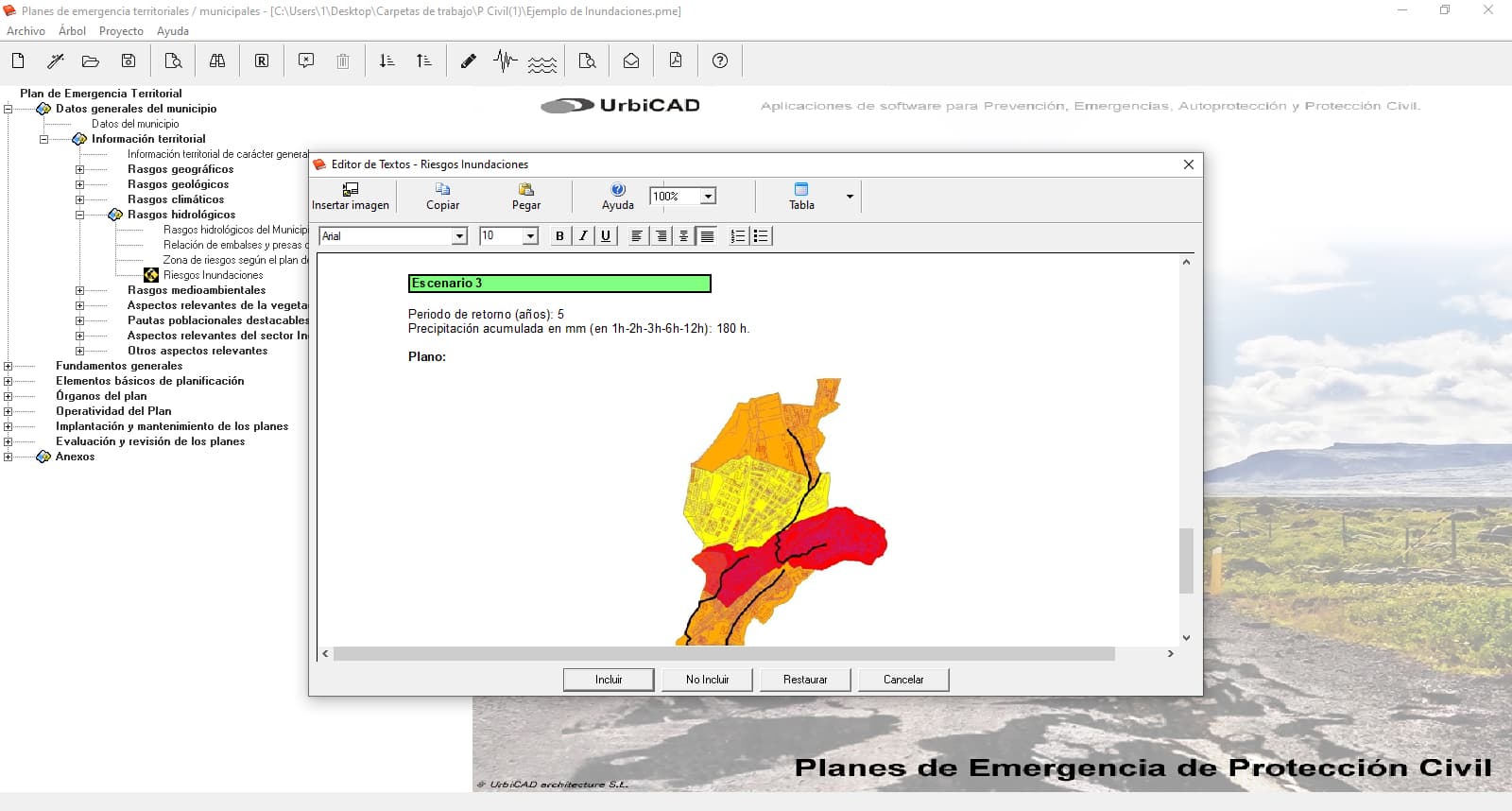

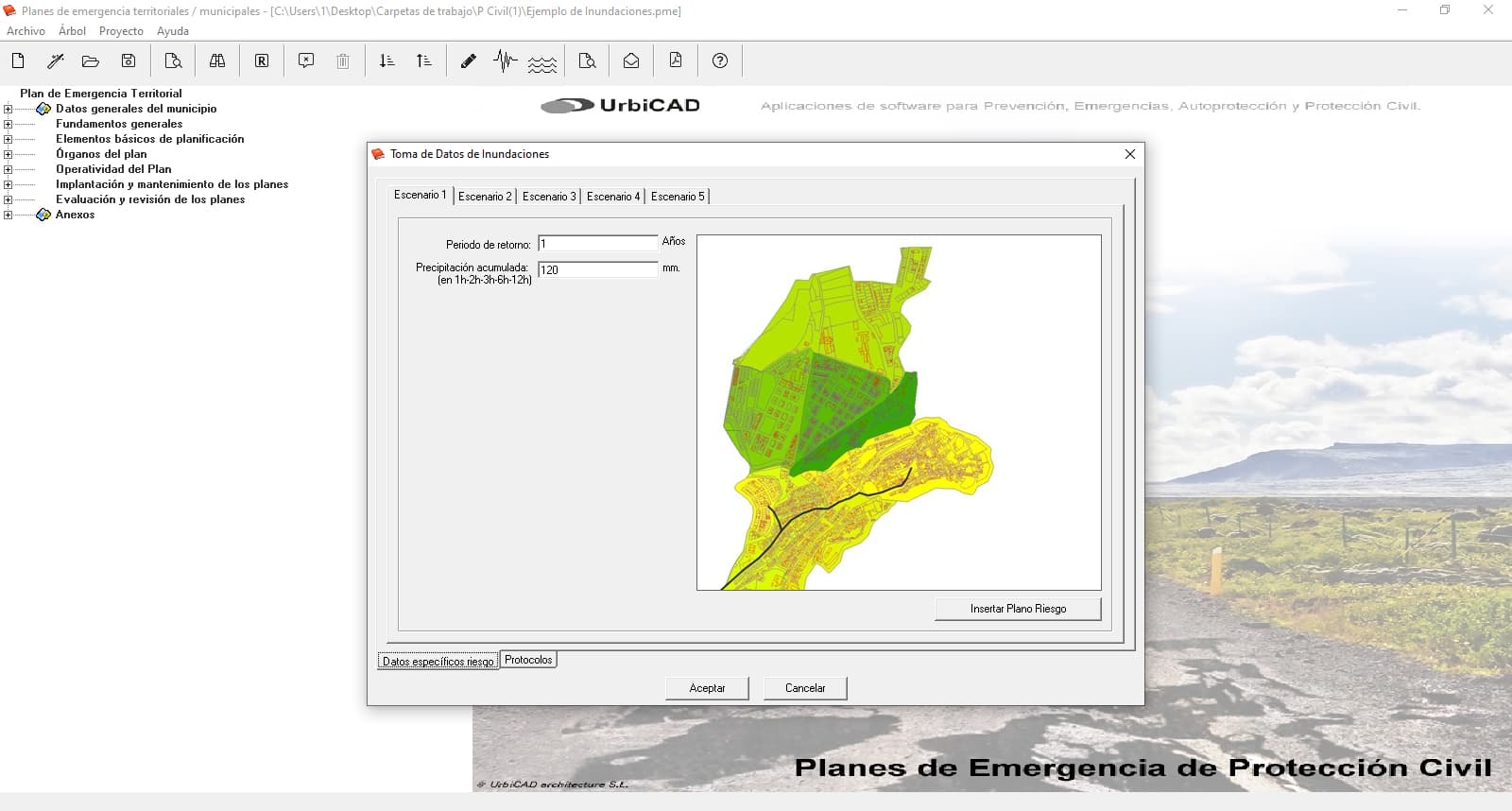

Zonificación de riesgos

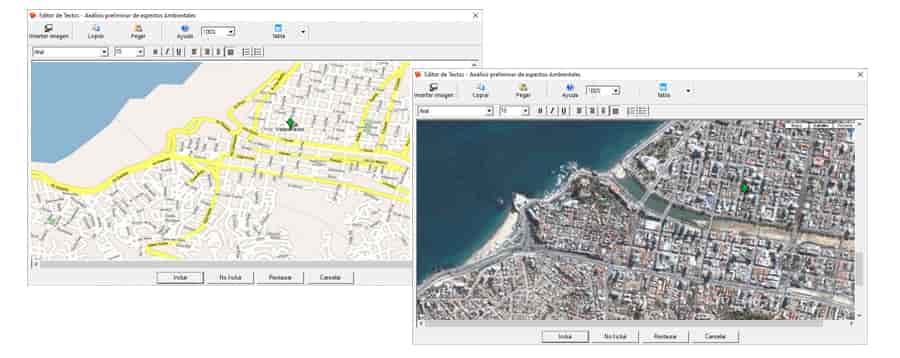

Las fotografías aéreas de la orografía de la Comuna en donde se zonifiquen los riesgos, así como los planos de CAD necesarios para marcación de itinerarios de evacuación, zonificación de espacios y sectorización, accesos, vías de comunicación, etc. , pueden incluirse y formar parte del documento elaborado, pero del mismo modo que se pueden incluir cualquier tipo de fotos, imágenes, gráficos, tablas, etc...

El documento obtenido del Plan de Emergencias de Protección Civil incluirá tanto en PDF, en formato DOC o en HTM las imágenes, Planos, fotos, etc. que se hayan incorporado desde sus distintos apartados.

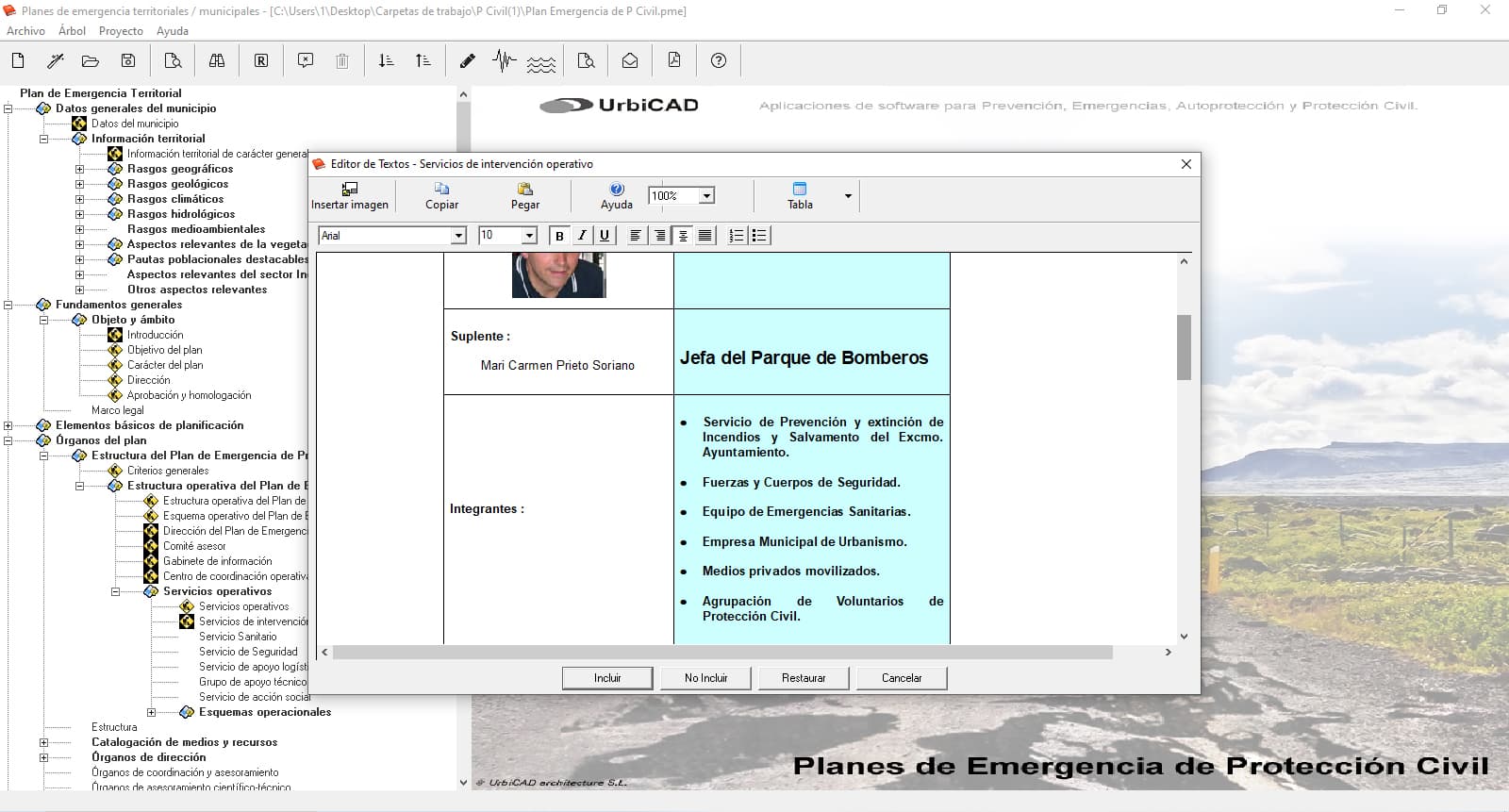

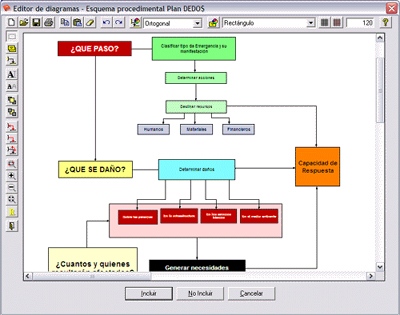

Editor Esquemas y Diagramas



Planificación de actuaciones de Protección Civil

Es posible desarrollar e integrar en el Plan de Emergencia a desarrollar, la Planificación mediante diagramas tipo Gantt de actuaciones, Comprobaciones, Actualizaciones del Plan, Reuniones, Formación, Simulacros, etc.

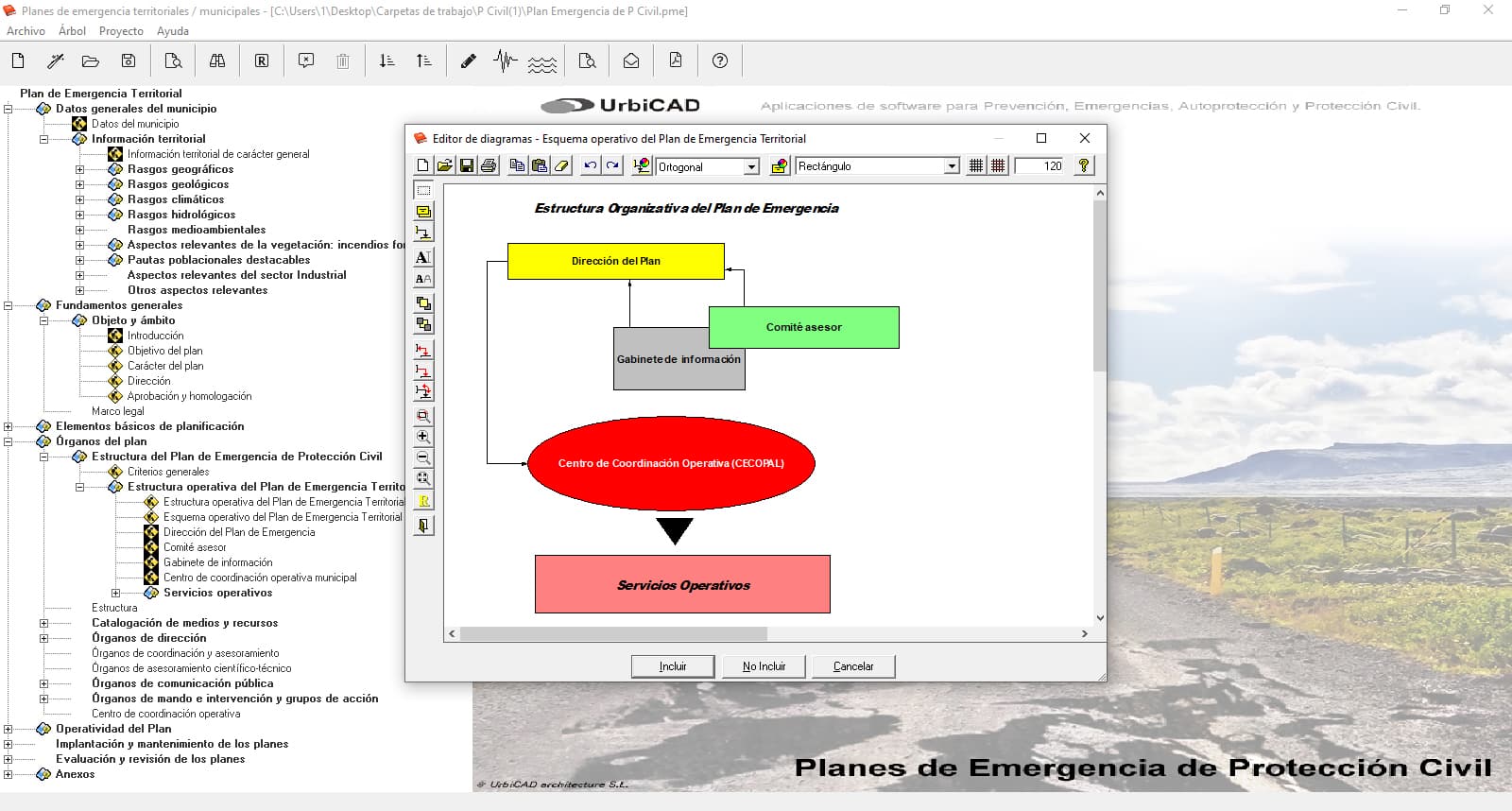

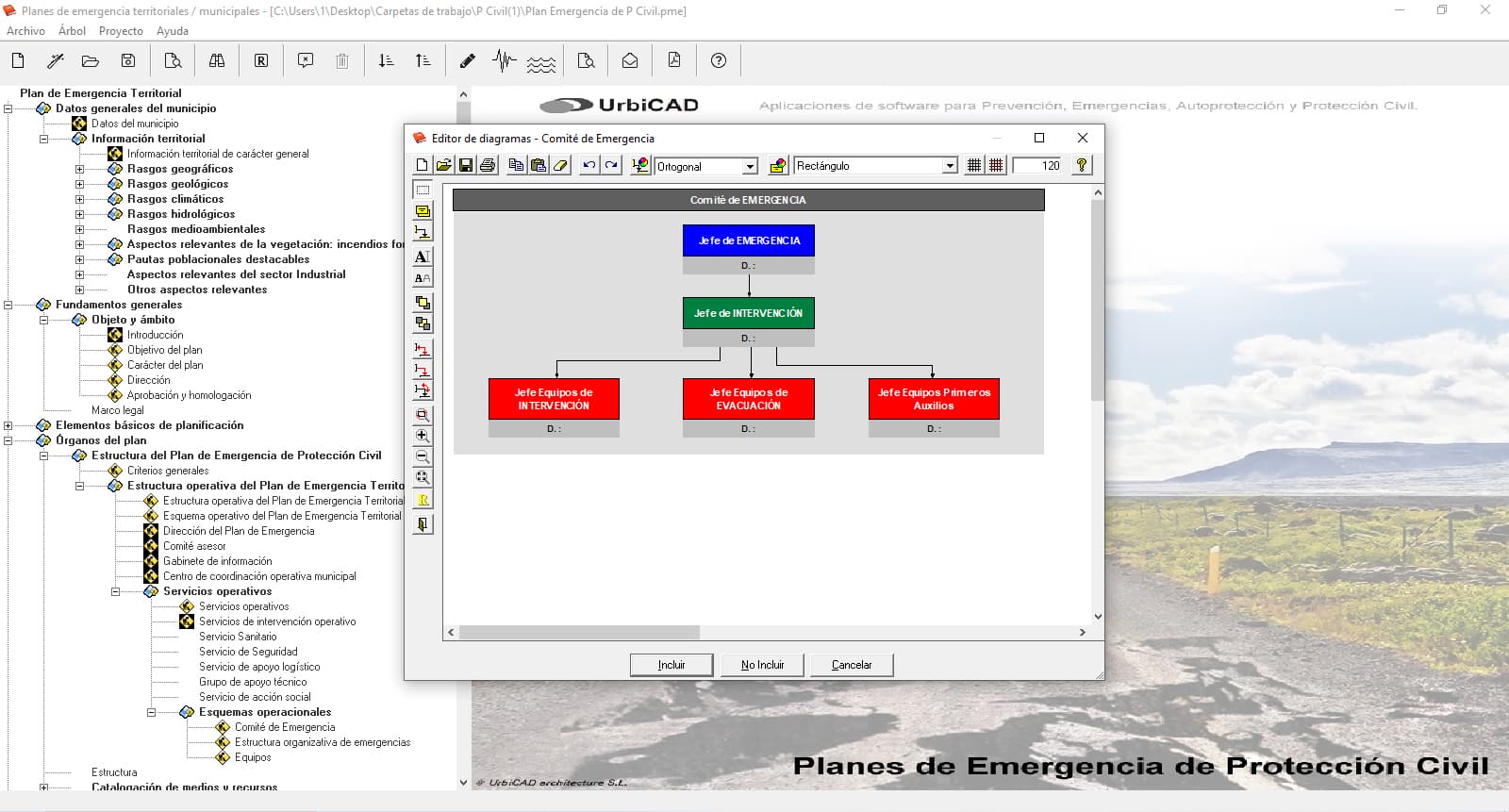

Esquemas, Organigramas y Diagramas de actuación

La aplicación contempla la posibilidad de desarrollar Esquemas de operatividad, Organigramas de responsabilidades y Diagramas de actuación. Estos diagramas son diseñados a partir de un Editor de Diagramas incorporado, el cual nos permitirá diseñar cualquier actuación o bien aprovechar los esquemas de actuación propuestos por defecto para modificarlos y adaptarlos a la realidad del Municipio.

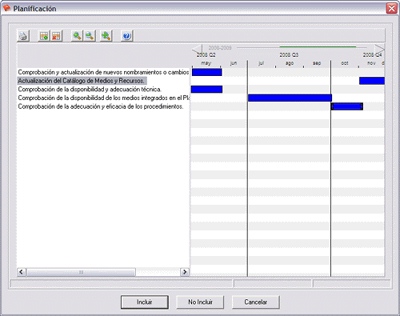

Planificación

Gestión de Emergencias

La aplicación permite en línea con los criterios establecidos por la actual normativa, el desarrollar el Plan de Emergencia de Protección Civil y gestionar de un modo efectivo las actuaciones y alertas de emergencia en situaciones de crisis en el menor tiempo posible, para dar mayor eficacia a la respuesta ante dicha crisis.

Para ello incluye una aplicación que permite por medio de la misma:

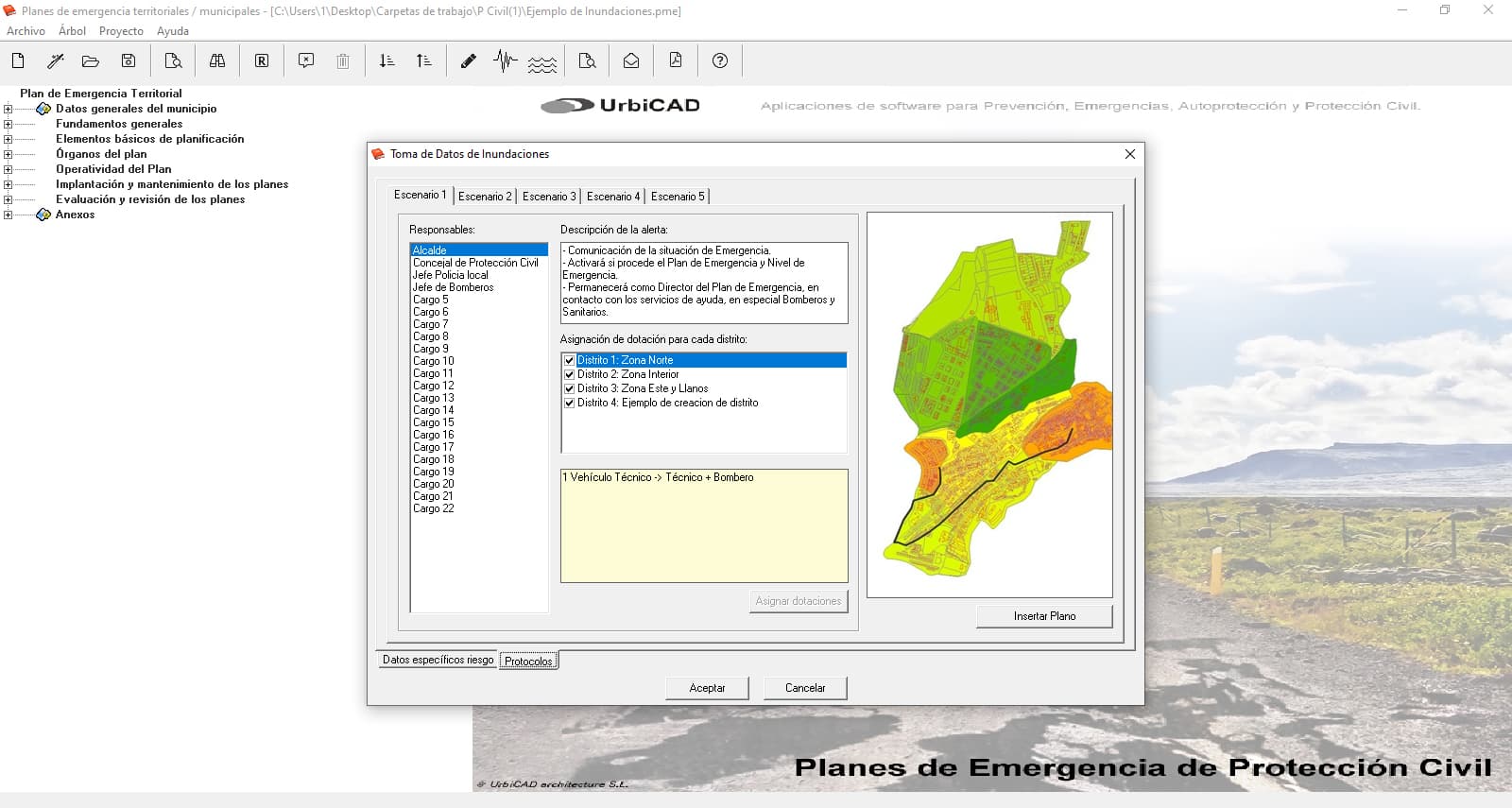

a) Acceso inmediato a los Protocolos de actuación:

En caso de emergencia, no podemos perder tiempo intentando buscar en el Plan de Emergencia las actuaciones o procedimientos a realizar. Debemos actuar con serenidad y accediendo directamente a los Protocolos apropiados de actuación.

Desde esta aplicación accedemos de modo inmediato al Protocolo establecido para cada situación de emergencia, actuando en consecuencia.

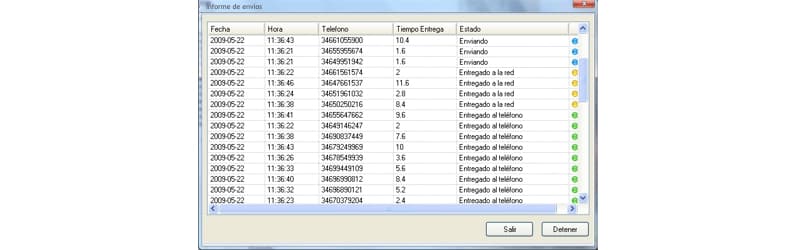

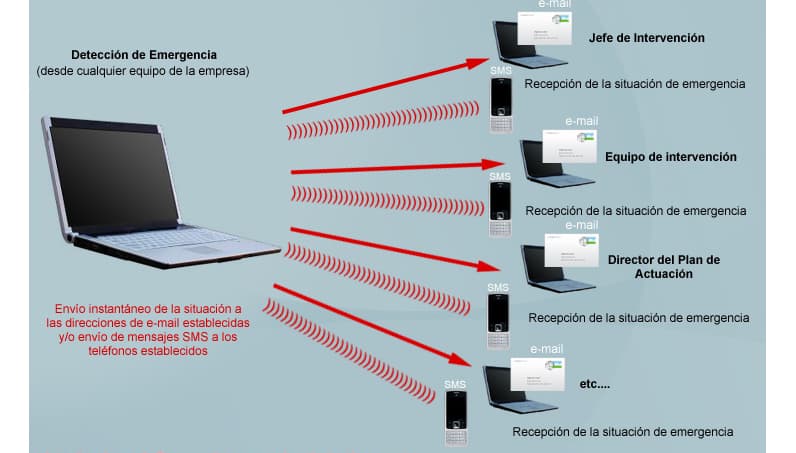

b) Gestionar las alertas por SMS o envio de Mails:

Además permite el envío de Mails y/o el envío de SMS de modo masivo e instantáneo a la base de datos previamente establecida, que bien podría ser esta base de datos (teléfonos y mails) la de movilización del Comité de Protección Civil Comunal, y/o la de otros Comités de ámbito superior.

(Nota: Consulte con UrbiCAD cuando necesite en su Organización, disponer de múltiples licencias de este software o bien cuando desee instalar este software en los equipos de Organizaciones a las que Ud. les ha desarrollado el Plan de Emergencia y necesita Gestionarles las Emergencias o situaciones de crisis.)

Base de datos del inventario de Recursos y Medios

Desde la aplicación podemos desarrollar la Base de datos del inventario de Recursos y Medios del Municipio y posteriormente podemos Gestionar de modo automatizado el mantenimiento del mismo.

A) Realización del Inventario de Recursos y Medios:

Permite Crear registros en la base de datos correspondiente a los Recursos o Medios a inventariar, definiendo en primer lugar el Código ARCE, (Código correspondiente al Programa Internacional ARCE de Cooperación Iberoamericana en materia de Protección Civil), Titular, Localización, Sector o Actividad, Medios de Conexión, Cuantificación, Disponibilidad y Procedimiento de actuación y movilización.

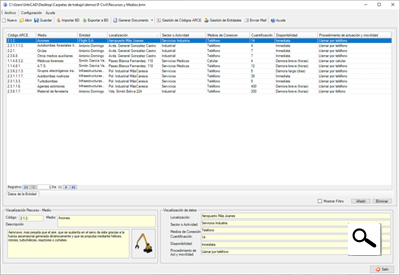

Ampliar Inventario de recursos y medios

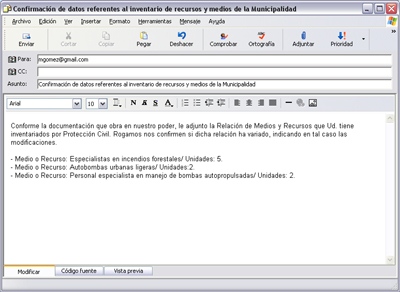

B) Mantenimiento del Inventario de Recursos y Medios:

Permite el envío automatizado de mails, a los Titulares que forman parte de la Base de datos, reflejando en cada mail enviado a cada titular, la relación de los datos inventariados que se dispone del mismo, para solicitar vía mail la confirmación o la modificación por parte del Titular de la actividad.

De este modo, el Titular de la actividad recibe un MAIL en el cual se le especifican los medios y recursos que tiene inventariados por Protección Civil, al objeto de que devuelva si procede la conformidad de los mismos o en su caso las modificaciones oportunas para mantener actualizada la Base de datos.

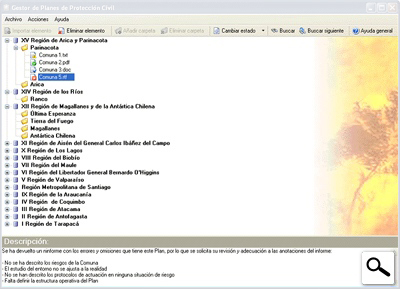

Ampliar Gestión y administración del plan de emergencia

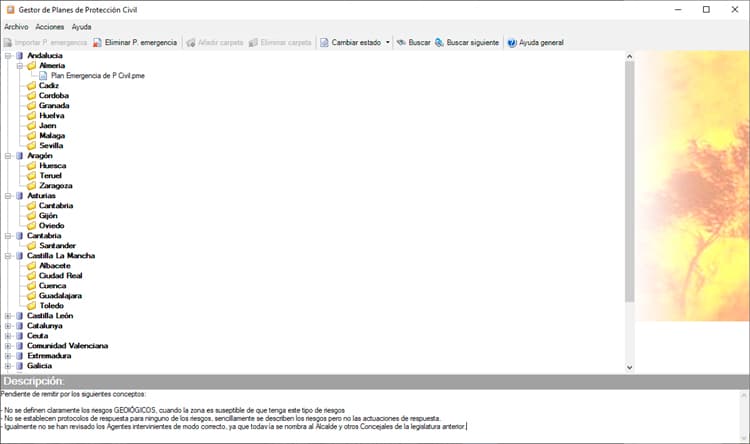

Gestión y Administración de Planes de Emergencia de Protección Civil

Desde esta aplicación se proponen herramientas para que el Organismo responsable de gestionar los Planes de Protección Civil de las Municipalidades tenga:

1º. Conocimiento de: ¿qué Municipalidades tienen un Plan de Protección Civil desarrollado y cuales no?.

2º. Si lo tienen desarrollado, en que situación se encuentra, es decir: ¿está correcto?, ¿necesita modificarse para mejorarlo?, ¿está pendiente de revisión?, etc..

3º. Además y desde la propia aplicación, es posible poderlos consultar debidamente en caso de necesidad, estando en el formato que sea: DOC (de Microsoft Word), PDF (de Adobe Acrobat), PEM (de la propia aplicación de UrbiCAD), etc..






A todas esas cuestiones, puede dar respuesta esta aplicación, ya que permite Gestionar y Administrar los diferentes Planes de Emergencia de Protección Civil a medida que estos se desarrollan, controlando su estado y pudiendo acceder a ser consultado en cualquier momento.

Aplicación de CAD para el desarrollo de los Planos de Emergencia y Evacuación.

Le ofrecemos un conjunto de herramientas que permite la realización de los diferentes Planos de un Plan de Emergencia, para diferentes plataformas CAD, permitiendo desarrollar los planos necesarios, automatizando los procesos de diseño, de emplazamiento, señalización, sectorización, punto de encuentro, evacuación, marcación de itinerarios, instalaciones (señalización UNE 23-032-83), ubicación de medios, accesibilidad viaria, acotado de zonas de acción, etc:

  • Plano de emplazamiento
  • Plano de situación
  • Plano de edificio por plantas
  • Alzados y/o Fachadas
  • Punto de encuentro o reunión
  • Pictogramas de evacuación

La aplicación de CAD está disponible para las plataformas y versiones mostrados en la tabla inferior.
(*) Para Profesionales, Empresas y/o Servicios de Prevención que no dispongan previamente en sus instalaciones de una plataforma CAD, se suministra con versiones OEM. Solicitar información en UrbiCAD.

Plataformas de CAD Disponibles

PLATAFORMA CAD VERSIONES OBSERVACIONES
AutoCAD/ Architectural Desktop/ AutoCAD Map Versión 14 Versión muy antigua, algunas funciones no están operativas
AutoCAD/ Architectural Desktop/ AutoCAD Map Versiones 2000, 2000i, 2002 hasta 2011 100% Operativo
AutoCAD LT Versiones 2000, 2000i, 2002, 2004, 2005, 2006, 2007, 2008, 2009 y 2010 Operativa con las limitaciones que impone AutoCAD-LT
IntelliCAD Versiones 4.x, 5.x y 6.x 100% Operativa
Allplan Versiones 2004, 2005, 2006, 2008 y 2009 100% Operativa

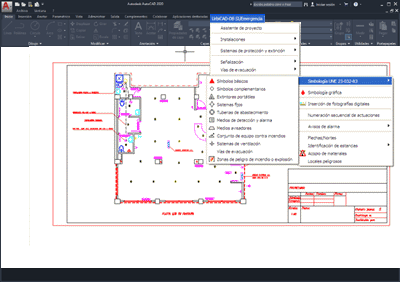

Trabajando con la aplicación de CAD

Al entrar a trabajar con la aplicación de CAD, podemos acceder directamente al Asistente del proyecto o bien navegar por las diferentes opciones de la aplicación que nos permitirán realizar los planos.

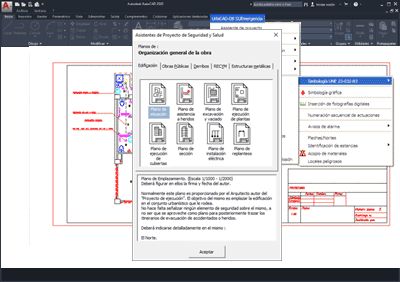

Si accedemos al asistente de proyecto, este nos presentará ya una propuesta de los planos necesarios del Plan de Emergencia, en función siempre del Uso del Inmueble.

Navegando por las diferentes herramientas de la aplicación desarrollaremos los diferentes planos:

  • Simbología de instalaciones: Tanto simbología normalizada por la Norma UNE 23-032-83, como simbología pictórica más ilustrativa e indicada para determinados espacios o usos.
  • Señalización: Para diferentes elementos, estancias, locales, talleres, almacenes, salas de máquinas y contadores, etc. Igualmente permite implementar la señalización de Salvamento, Contra-incendios y de Emergencia.
  • Alumbrado especial de emergencia: Señalizar debidamente la instalación de alumbrado de emergencia.
  • Sectorización: Delimitación de espacios por sectores, representando gráficamente cada uno.
Asistente de proyecto
  • Identificación de espacios: Establecer la identificación de las diferentes estancias, almacenes y dependencias.
  • Señalización de locales peligrosos: Identificar los locales que entrañen peligro por materiales acumulados o por actividades desarrolladas, así como Cuadros eléctricos e instalaciones de riesgo.
  • Medios Técnicos y de protección: Colocación y distribución de los medios técnicos y de protección de los diferentes espacios y locales.
  • Ocupación por planta: Establecer la ocupación de locales, planta y edificios.
  • Vías de evacuación: Puertas, Pasillos, Vestíbulos, Accesos, Escaleras, Rampas, Garajes, Sectorización, etc.
  • Itinerarios de evacuación: Permite también establecer: Marcación de itinerarios, Vías de evacuación y recorridos de evacuación, Acotado de zonas de acción, Ubicación de medios, Accesibilidad viaria, Sombreado de zonas, Sectorizaciones, etc.
  • Resistencia al Fuego: Establece los recubrimientos mínimos para los diferentes elementos estructurales en estructuras de Hormigón armado, Metálicas o estructuras Mixtas.
  • Reacción al fuego: Representar gráficamente las condiciones de reacción al fuego y de resistencia al fuego (criterios de Capacidad portante R, Integridad E y Aislamiento térmico I), de los elementos constructivos conforme a las nuevas clasificaciones europeas establecidas mediante el R.D. 312/2005.
  • Grafismos: Diferente utilidades de representación gráfica que permiten identificar locales con riesgos especiales, avisos de alarma en diferentes idiomas, locales con peligros de incendio, explosión, etc. Incluye todos la simbología establecida en la norma UNE 23-032-83
  • Detalles: Se incluyen diferentes detalles relacionados, debidamente estructurados y que permiten ser implementados en los planos, además de la posibilidad de que el usuario pueda incorporar a la aplicación de un modo sencillo detalles propios.

Pero un aspecto importante a tener presente es que los diferentes planos desarrollados, pueden ser implementados en cualquiera de los diferentes ítems de los documentos (Memorias de justificación del CTE DB-SI, Memorias de aplicación del RD 2267/2004, Memorias de justificación de la NBE CPI-96 y Planes de Autoprotección).

Conectividad entre los documentos y la aplicación de CAD

Los diferentes documentos generados desde los programas de la aplicación: Memoria de Justificación documental de aplicación del CTE DB-SI y de la NBE CPI-96, del RD 2267/2004 para establecimientos Industriales o del Plan de Emergencia, una vez desarrollados, pueden ser consultados desde la Aplicación de CAD, permitiendo adoptar en los planos los valores de diseño y habitabilidad obtenidos en dichos documentos.

Los valores de diseño y habitabilidad obtenidos al aplicar desde el programa de Gestión pueden ser leídos desde la aplicación de CAD.

ACCESO A UNA VISIÓN GENERAL DE LA APLICACIÓN

Contenido audiovisual  |  Manejo del programa  |  Interactiviad

ACCESO A UNA DEMO ONLINE DE LA APLICACIÓN

Contenido audiovisual  |  Manejo del programa  |  Interactiviad  |  En horario comercial

Nuestra recomendación

En UrbiCAD creemos que la mejor manera de conocer nuestro software es manejarlo, por ello, de manera totalmente gratuita, ponemos a su disposición nuestro servicio de demos on-line.

Cuando ud. se conecte, uno de nuestros técnicos se comunicará con ud. bien, vía chat o por telefonía IP (en este caso se requieren micrófono y altavoces). Compartirá su "escritorio" y podrá manejar el programa desde su puesto de trabajo sin tenerlo instalado en su pc, consultar al técnico sus dudas, etc. durante el tiempo que estime oportuno.

Le recordamos que este servicio está sujeto al horario comercial: de Lunes a Jueves de 8.00 a 14.00 horas y de 16.30 a 19.00 horas y de 8.00 a 14.00 horas los Viernes.

Cómo formalizar su pedido

  1. Solicitando por teléfono el producto o productos deseados. Tfno: +34 963 492 144
  2. Solicitando por Fax el producto o productos deseados. Fax: +34 963 409 627
  3. A través de nuestra web: www.urbicad.com, mediante el formulario de pedido de la plataforma del producto.
  4. A través de la Cooperativa de Arquitectos de su ciudad: (Sevilla, Málaga, Zaragoza, Barcelona, etc.)
  5. A través de nuestros distribuidores (en Canarias, Santander, etc.).

NO OLVIDE INDICAR LA PLATAFORMA DE CAD CON LA QUE UTILIZARÁ LA APLICACIÓN
