Memoria de Justificación documental del cumplimiento de las exigencias básicas recogidas por el CTE DB-SI

Ver simulación del programa

Trabajando con la aplicación

El proceso secuencial que deberemos seguir para desarrollar la Memoria de Justificación documental de aplicación del CTE DB-SI es el siguiente:

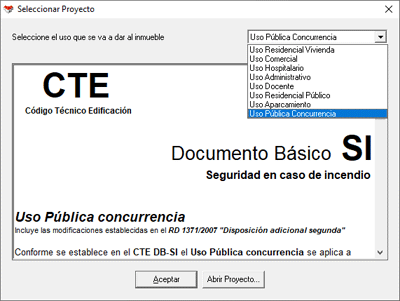

1. Selección del Uso principal: deberá seleccionar el Uso principal del Inmueble, tal como se observa en la imagen. Si lo desea puede consultar la ayuda para que pueda asimilar el edificio objeto al Uso que le sea más apropiado, tal y como se establece en el CTE DB SI

2. Introducción de datos: Una vez seleccionado el Uso principal del Inmueble, continuaremos con la introducción de datos, la cual se hace en tres fases sucesivas:

A) Inicialmente se solicita la introducción de los datos generales del Inmueble, situación, características constructivas, etc. para su identificación, así como la definición de los autores de la Memoria.

B) Posteriormente, se solicitan los datos correspondiente al Uso del Inmueble. Esta toma de datos es variable para cada Uso, (la que se observa es para Uso Comercial) y desde sus diferentes carpetas iremos cumplimentando los datos necesarios para automatizar el proceso de obtención del documento.

Para cada planta, definimos los locales de la misma y el uso o destino, así como su superficie, con el objeto de que la aplicación pueda calcular la ocupación del Local, de la Planta y del Edificio.

Ampliar introducción de datos

C) Por último, se da paso a las pantallas que permiten realizar la toma de datos para calcular la resistencia al fuego de los elementos estructurales.

Para realizar este cálculo de Resistencia al Fuego, deberá procederse del siguiente modo:

  • Inicialmente seleccionamos el elemento estructural, tal como se observa en la imagen:
  • Una vez se ha seleccionado el elementos estructural, se determina el Uso aplicable al elemento, tal como se observa en la imagen siguiente. Es decir que es posible que el uso principal del inmueble sea uno (por ejemplo Uso Residencial Vivienda), pero determinados elementos estructurales les puede ser de aplicación algún uso específico diferente del principal (en alguna planta del edificio), por ejemplo aparcamiento.

Establecido el elemento estructural y posteriormente el Uso aplicable al mismo, deberemos Agregar elementos a cada Planta.

Para ello lo primero que se realizará será seleccionar la Planta en cuestión y posteriormente para dicha planta pulsaremos el botón de Agregar elementos en Planta, e iremos agregando uno a uno los elementos estructurales de características similares (por ejemplo: Pilares P4, P5, P7, P8, P9, P10, P11 y P15).

De este modo y poniendo las dimensiones del elemento estructural (del soporte en este caso), en función de los datos anteriormente introducidos (elemento resistente y Uso), observaremos como se calcula la distancia o recubrimiento (según sea el caso, ya que en función del elementos las pantallas mostradas son parecidas pero evidentemente no son iguales).

Observaremos como es posible Abrir un Plano, para mostrarlo. De este modo, el cálculo y la asignación de los elementos se puede hacer consultando si es preciso por ejemplo el Plano de Estructuras del edificio.

Los datos calculados y obtenidos en este apartado de Resistencia al Fuego, evidentemente se muestran en el documento: Determinación de la Resistencia al Fuego dentro de la Justificación Básica: SI 6. mediante unas tablas donde los datos introducidos quedarán reflejados de modo estructurado y organizado.

Ampliar introducción de datos

3. Validación de datos: Una vez cumplimentados la introducción de datos anterior, al salir una pantalla nos advierte de los posible errores, omisiones o datos que pueden faltar, al objeto de que antes de proceder navegar por la aplicación para obtener la Memoria, sean subsanados.

4. Obtención de la memoria: Finalizada la introducción de datos, navegaremos por los diferentes items de la aplicación, incluyendo aquellos que deseamos incorporar a nuestra Memoria e Ignorando el resto.

Validación de datos

Tal y como podemos apreciar, el explorador de items muestra el aspecto de la figura. Cuando accedemos a un Item cualquiera del árbol explorador, abrirá pantallas de características similares a la que se observa.

Estas pantallas muestran un texto por defecto obtenido y en su caso calculado a partir de los datos validados que han sido introducidos previamente. No obstante, el contenido de las mismas puede ser modificado a voluntad.

Ampliar introducción de datos

5. Impresión de la Memoria: Al Generar el documento de la Memoria, se configura a partir de los items que se han incluido en el árbol explorador, mostrándose en un editor de Textos, que permite antes de la impresión el poderlo visualizar e incluso modificar la maquetación del mismo.

Desde este Editor de Textos podrá:

  • Imprimir directamente el documento (previa maquetación del mismo si lo desea).
  • Exportar el documento a formato .PDF
  • Exportar el documento en formato de Microsoft Word .DOC
  • Exportar el documento en formato .HTML

Evidentemente antes de imprimir o exportar el documento, se podrán hacer cuantos cambios se deseen en el mismo, ya que como cualquier editor de textos permite modificar, añadir, insertar imágenes, eliminar tablas, añadir tablas, etc. en definitiva se puede modificar el texto que se muestra en el mismo.

El índice del documento se genera siempre, tanto si lo imprime desde el propio Editor de Textos, como si lo guarda en formato DOC o lo exporta en PDF o HTML.
